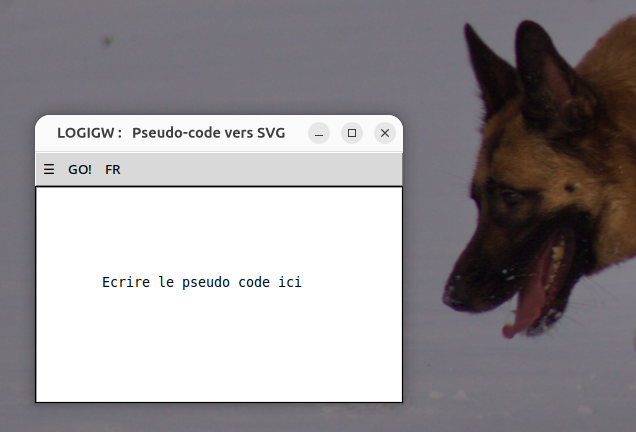

La fenêtre principale de LOGIGW est destinée à l'écriture du pseudo-code. Le menu permet d'ouvir un fichier et éventuellement de le sauvegarder après modifications. LOGIGW fonctionne en UTF-8.

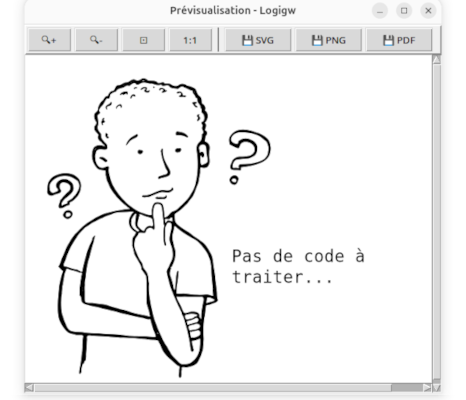

Lorsqu'un pseudo-code est en fenêtre principale, le deuxième menu vous propose soit une prévisualisation du résultat en png de faible qualité, soit l'ouverture du SVG dans votre navigateur.
Les options sont disponibles sous windows dans votre repertoire personnel :
C:\Users\vous\logigw\En editant le fichier config.txt (Je vous conseille notepad++) vous obtenez:
[options] lang ° en [TQ] prefixe° tq while répéter repeat pour for fin° fin_tq end_while endwhile jusqu jusqu'à style ° fill:rgb(255, 220, 220); stroke:red [SI] prefixe° si if fin° fin_si end_if endif finsi style ° fill:rgb(255, 220, 220); stroke:red [SINON] prefixe° sinon else [début] prefixe° début debut begin programme program fonction style ° fill:rgb(246, 246, 221); stroke:black [fin] prefixe° fin end style ° fill:rgb(195, 195, 171); stroke:black [E/S] prefixe ° lire écrire ecrire afficher demander dire print input retourner style ° fill:rgb(254, 245, 108 ); stroke:black [instructions] style ° fill:rgb(156, 255, 146 ); stroke:black [texte] debut ° fill: navy; font-style : italic fin ° fill: navy; font-style : italic es ° fill: blue instructions° fill:black; font-style: bolder tq ° fill: red si ° fill: grey
Vous remarquerez des mots entre [crochets], je les appelerai "chapitres" et des mots avant le symbole degré que j'appelerai lignes °.
J'ai développé LOGIGW en Français mais il est livré avec la langue anglaise (en). Si vous préferez l'avoir dans la langue de Molière changez "en" en "fr" au chapitre [options], à la ligne lang.
Si vous êtes familiers de la traduction d'applications, vous êtes les bienvenus pour une participation coopérative !!! (langues.pot est disponible dans les sources)
Aux pages [TQ],[SI],[SINON],[début],[fin],["E/S"] la page prefixe° liste les mots clefs qui permettent à LOGIGW de reconnaitre le type de dessin vectoriel qu'il doit associé à une ligne.
Les [SI] et les [TQ] doivent être "fermés" et ce sont les pages fin ° qui listent les bon mots clefs.
Le style des différents blocs est géré dans les pages style °, et le style des textes dans le chapitre [texte]
En cas de souci avec la configuration, détruisez simplement le fichier config.txt, Logigw le reconstuira
Elle est classique. Il faut simplement se souvenir que les blocs (conditionnels ou les boucles) doivent être ouvert par un mot clef, puis fermé par un autre mot clef.
Logigw comprend en général les pseudo-codes classiques
Avec ce code :
Fonction factorielle (n) r = 1 Pour i de 1 jusqu'à n avec un pas de 1 r = r*i Fin pour Retourner r Fin Fonction
LOGIGW vous donnera:
N'hésitez pas !
