Droites parallèles et droites perpendiculaires
On appelle droites sécantes deux droites qui ont un unique point commun.
E est le point d'intersection de (AB) et (CD), autrement dit:
(AB) et (CD) sont sécantes en E.
Ce point d'intersection n'est pas forcément sur la figure:
(AB) et (CD) sont des droites sécantes.
On appelle droites parallèles des droites qui ne sont pas sécantes.
Deux droites confondues ( « l'une sur l'autre ») ne sont pas sécantes, en effet elles n'ont pas un unique point commun mais une infinité. Elles sont donc parallèles.
On appelle droites perpendiculaires deux droites sécantes qui se coupent en formant un angle droit.
On code traditionnellement les angles droits par un petit carré :
Si deux droites sont parallèles (entre elles) alors toute droite parallèle à l'une est parallèle à l'autre.
Si (d1)//(d2) et (d)//(d1) alors (d)//(d2)
Si deux droites sont parallèles(entre elles) alors toute droite perpendiculaire à l'une est perpendiculaire à l'autre.
Si (d1)//(d2) et (d)(d1) alors (d)(d2)

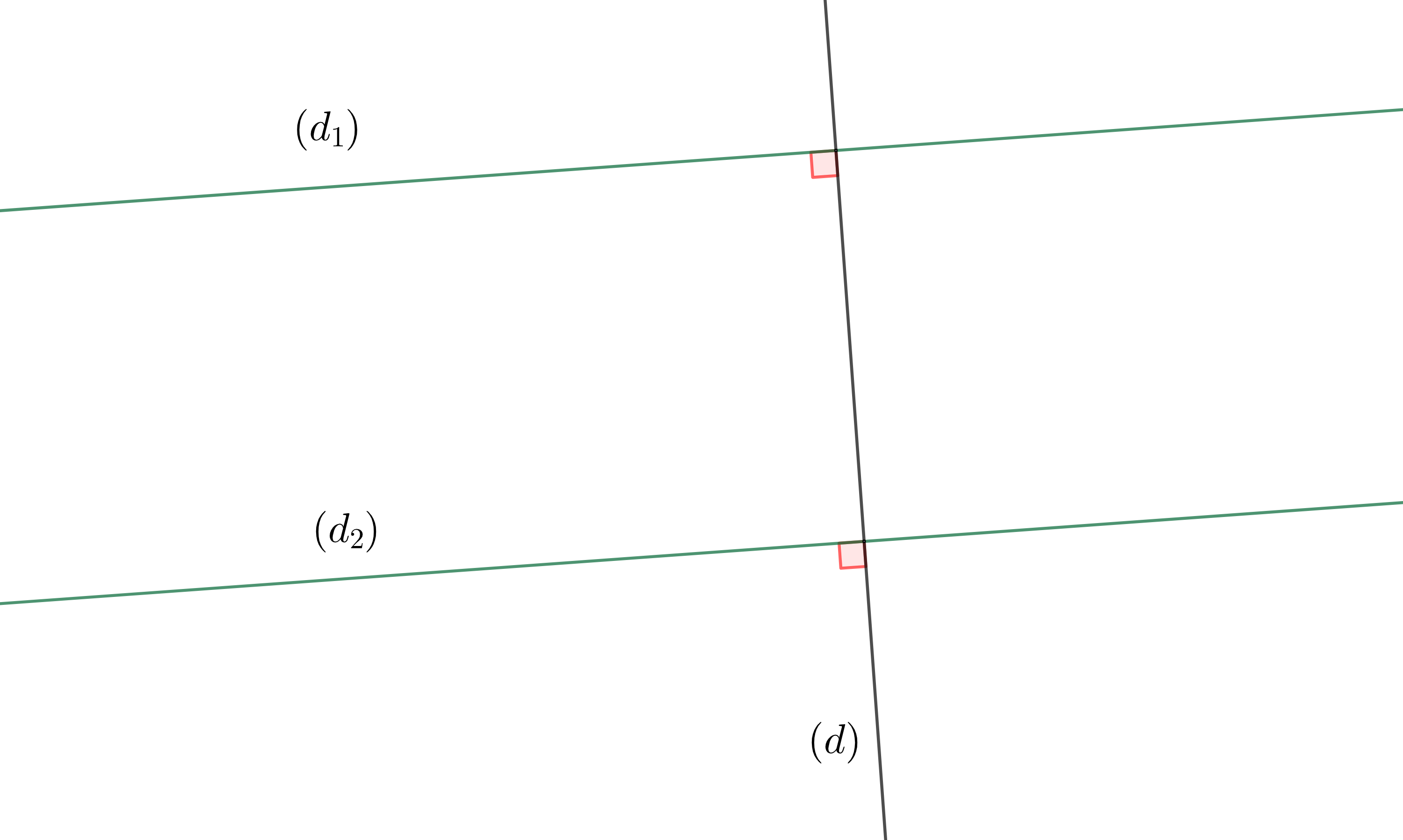

Si deux droites sont perpendiculaires à une même troisième (droite) alors elles sont parallèles (entre elles.)
Si (d1)(d) et (d2)(d) alors (d1)//(d2)
Sur papier blanc et sans que la méthode soit imposée:
Utiliser correctement, dans une situation donnée, le vocabulaire suivant:
Tracer et reproduire sur papier blanc les figures suivantes:
Reconnaître ces figures dans un environnement plus complexe.
En complément aux instruments classiques de dessin, il est conseillé d'utiliser aussi du papier calque, du papier quadrillé ou pointé. I1 s'agit de développer les connaissances acquises à l'école élémentaire en vue de:
Compléter et consolider l'usage d'instruments de mesure ou de dessin (règle graduée ou non, compas, équerre).
Le rapporteur est un nouvel instrument de mesure qu'il convient d'introduire à l'occasion de la construction et de l'étude des figures; tirer parti des travaux pour préciser le vocabulaire, en particulier celui concernant les figures planes.Les travaux de reproduction et de construction pourront consister en:
Les travaux de construction conduiront à l'utilisation progressive et prudente de lettres pour désigner les points d'une figure.
Cette utilisation est nouvelle et son apprentissage se fera à l'occasion d'activités de communication telles que figures «téléphonées» ou énoncés rédigés par des élèves.Les travaux de construction d'une figure, à l'aide d'instruments ou dans un environnement informatique, s'appuieront sur sa définition ou certaines de ses propriétés.
Les travaux géométriques permettront aussi la mise en place de courtes séquences déductives s'appuyant par exemple sur la définition du cercle et les propriétés d'orthogonalité et de parallélisme. On prendra garde à ce sujet de ne pas demander aux élèves de prouver des propriétés perçues comme évidentes.
Un cahier d'exercices de 128 pages ... Le cahier : 5,40 €
Un manuel de cycle 3 pour la classe de 6ème. Prix du produit : 14,95 €
Cahier thématique P'tit Rusé MATHS Cycle 3 (éd. 2018) Le cahier : 5,80 €
Manuel Sésamath 6e (éd. 2013) Prix du produit : 11,80 €
Tracenpoche TracenPoche est un logiciel de géométrie dynamique utilisable sur Internet ou en local grâce à la technologie Flash (c) Macromedia.
Cette leçon au format Open Office (zippée)
Cette leçon au format PDF (Adobe Acrobat Reader)
Cette leçon au format Microsoft Word (zippée)
Cette leçon au format texte (formaté, sans style)
Lorsqu'il s'agit de représenter des objets en trois dimensions de manière précise, la perspective cavalière est une technique incontournable en géométrie. Inkscape, le logiciel de dessin vectoriel libre et open-source, se révèle être un allié exceptionnel pour créer des illustrations en perspective cavalière de manière simple et efficace.
La perspective cavalière est une technique de représentation graphique qui permet de dessiner des objets tridimensionnels sur une surface bidimensionnelle de manière réaliste. Elle est largement utilisée en ingénierie, en architecture et dans d'autres domaines où une représentation précise des objets en trois dimensions est essentielle.
Dans la perspective cavalière, les objets conservent leurs angles droits et parallèles dans les deux premières dimensions, tandis que la troisième dimension est représentée de manière inclinée. Cette approche donne une impression de profondeur et de réalisme sans sacrifier la simplicité de la représentation.
Inkscape, en tant que logiciel de dessin vectoriel, offre une gamme complète d'outils pour créer des illustrations en perspective cavalière. Voici quelques étapes simples pour commencer :
Ouvrez Inkscape et créez une nouvelle toile pour votre dessin. Allez dans "Fichier" > "Nouveau" et définissez les dimensions de votre toile en fonction de vos besoins.
Inkscape dispose d'un outil de perspective qui facilite la création d'objets en trois dimensions. Sélectionnez l'outil de perspective dans la barre latérale, puis cliquez et faites glisser pour définir la direction de la perspective.
Utilisez les outils de dessin disponibles pour créer vos objets en perspective cavalière. Inkscape permet de dessiner des lignes, des formes, et d'ajouter du texte, ce qui est idéal pour représenter des concepts géométriques complexes.
Inkscape offre également des options de personnalisation avancées. Vous pouvez ajuster les couleurs, ajouter des dégradés, et expérimenter avec les ombres pour donner à votre illustration un aspect professionnel.
Inkscape se révèle être un outil puissant pour représenter des objets en perspective cavalière en géométrie. Son interface conviviale et ses fonctionnalités avancées en font un choix idéal pour les professionnels et les amateurs cherchant à donner vie à leurs concepts géométriques.
Que vous soyez un étudiant en mathématiques cherchant à illustrer des concepts complexes ou un professionnel de l'architecture travaillant sur des plans détaillés, Inkscape peut vous accompagner dans la création d'illustrations en perspective cavalière avec facilité et précision.
N'hésitez pas à explorer les nombreuses fonctionnalités d'Inkscape pour découvrir tout son potentiel dans le domaine de la représentation graphique en géométrie.
